TA15鈦合金是一種典型的α+β型鈦合金，主要成分為鈦、鋁、鋯、鉬、釩等，其中鋁強化α相提升熱強度，鋯改善熱穩(wěn)定性與焊接性，鉬和釩優(yōu)化淬透性與塑性。其組織在退火態(tài)為等軸α相+β轉變組織，熱加工后可形成網(wǎng)籃狀組織以增強高溫性能。力學性能表現(xiàn)為室溫抗拉強度≥980MPa（退火態(tài)），高溫下500℃時強度保持率顯著，長期使用溫度可達500℃，兼具密度低（4.43g/cm3）、耐腐蝕等特性，物理性能均衡且優(yōu)于多數(shù)不銹鋼。
該合金熱加工需控制850~950℃鍛造溫度，采用等溫鍛造等工藝應對高變形抗力，熱處理包含退火與固溶時效以優(yōu)化性能。焊接可用氬弧焊等方法但需嚴控熱輸入，切削加工需硬質合金刀具及冷卻措施。其典型應用集中于航空航天領域，如發(fā)動機壓氣機部件、飛機骨架等，可替代不銹鋼實現(xiàn)減重40%以上；亦用于兵器工業(yè)殼體、能源領域耐腐蝕設備，憑借高強度與耐溫性滿足高端裝備需求。
當前TA15發(fā)展聚焦低成本化（如冷床爐熔煉）、近凈成形（熱等靜壓與增材制造）及復合化（陶瓷/碳纖維增強）。與TC4等合金相比，其高溫性能更優(yōu)但加工成本高、門檻高。未來技術突破將推動其在新能源等領域拓展，同時通過工藝創(chuàng)新平衡性能與成本，進一步鞏固在中溫承力結構件中的核心地位。
以下為利泰金屬TA15鈦板制造工藝全鏈條的專業(yè)解析，融合Ti80鈦板工藝經(jīng)驗，整合熔煉、成形、熱處理、表面改性及增材制造等環(huán)節(jié)，依據(jù)最新行業(yè)數(shù)據(jù)（截至2025年）編制：

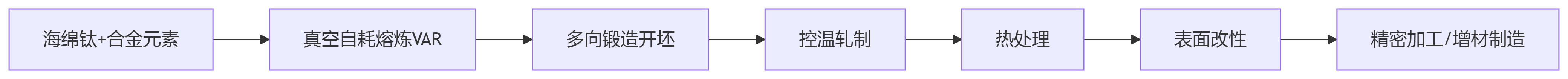

一、全鏈條工藝流程與關鍵技術
二、核心環(huán)節(jié)工藝參數(shù)與Ti80對標
| 工藝環(huán)節(jié) | TA15鈦板關鍵技術 | Ti80鈦板參考 | 核心差異 |
| 熔煉 | 三次VAR熔煉（真空度≤5×10?3Pa） | 兩次VAR+一次ESR精煉 | TA15氧控更嚴（[O]≤0.15% vs 0.18%） |
| 鍛造 | β相區(qū)以下25℃多向鍛（變形量≥60%） | β相區(qū)鍛造（Tβ±20℃） | TA15終鍛溫度更低（900℃ vs 950℃） |
| 軋制 | 三向控溫軋制（橫向+縱向+45°斜軋） | 單向寬幅軋制（板形精度±0.05mm） | TA15各向異性控制更優(yōu)（強度差≤30MPa） |
| 熱處理 | 750℃/2h退火+550℃/5h時效 | 真空退火（500℃/2h） | TA15需固溶強化提升高溫強度 |
| 表面改性 | 微弧氧化（400V，30μm Al?O?/TiO?層） | 同工藝但膜厚50μm | Ti80更側重深海耐壓防護 |
創(chuàng)新工藝：
梯度控軋：TA15采用三火次變向軋制（終軋溫度663℃），消除厚板心部韌性短板
復合制造：Ti80的鈦-鋼復合軋制（成本↓35%）可遷移至TA15非承力部件
三、關鍵工藝參數(shù)詳解
1.熔煉與鑄錠
原料配比：海綿鈦+Al-V/Mo中間合金+鈦白粉（O源），Al:6.3-6.8%、Zr:1.8-2.2%
鑄錠規(guī)格：Φ800mm（寶武特冶），偏析≤0.5%
2.控溫軋制（TA15核心突破）
| 軋程 | 溫度控制 | 變形量 | 方向 | 目標 |
| 第一軋程 | 950-980℃ | 50-70% | 單向 | 破碎原始β晶界 |
| 第二軋程 | 900-930℃ | 50-70% | 垂直第一方向 | 消除橫向各向異性 |
| 第三軋程 | 850-880℃ | 40-60% | 45°斜向 | 細化等軸α相（直徑≤5μm） |
3.熱處理
退火：750℃±10℃/45min空冷（消除殘余應力）
強化處理：930℃/1.5h固溶（水淬）+550℃/5h時效（空冷），生成三態(tài)組織（αp+αs+β）
4.增材制造（邊角料循環(huán)利用）
粉末制備：等離子霧化邊角料，粒徑30-600目，球形率＞60%
SLM參數(shù)：激光功率90W，掃描速度400mm/s，掃描間距100μm，密度＞99.5%
四、Ti80工藝經(jīng)驗遷移與升級路徑
寬幅軋制技術
TA15瓶頸：最大寬度2.5m（寶鈦） vs Ti80寬幅3.3m（湘投金天）
解決方案：引入Ti80的四輥可逆軋機（軋制力4500噸），目標2026年突破4m寬板
表面強化協(xié)同創(chuàng)新
微弧氧化升級：TA15采用Ti80的激光重熔封孔技術，微裂紋密度↓90%（結合強度＞50MPa）
極端環(huán)境涂層：遷移Ti80的TaC+SiC梯度涂層至TA15高超音速蒙皮（耐溫↑200℃）
成本優(yōu)化
廢料循環(huán)：TA15邊角料→氬氣霧化粉末→激光沉積成形（利用率↑至80%，成本↓40%）
復合制造：TA15/鋼爆炸復合板（界面強度≥210MPa），用于飛機非承力框架
五、產(chǎn)業(yè)化挑戰(zhàn)與前沿突破
| 技術瓶頸 | TA15解決方案 | Ti80參考 | 進展 |
| 大截面組織不均 | 電磁脈沖輔助超塑成形（精度±0.1mm） | 等溫鍛壓+局部強化 | 哈工大2023驗證 |
| 焊接系數(shù)低 | 窄間隙電子束焊（焊縫強度≥母材95%） | 真空電子束焊（漏率＜10??Pa） | “奮斗者號”載人艙應用 |
| 高溫氧化（＞600℃） | 激光熔覆TiAlCrY涂層（1500℃/100h） | 微弧氧化+封孔 | 德國DLR宇航中心驗證 |
六、趨勢展望
智能化制造
工藝優(yōu)化：AI驅動軋制參數(shù)決策（寶武數(shù)字孿生平臺，板形合格率↑15%）
在線監(jiān)測：太赫茲成像實時檢測內部缺陷（識別精度Φ0.3mm）
綠色升級
綠電熔煉：寶鋼示范線應用綠氫還原（TA15熔煉碳排放↓90%）
閉環(huán)回收：2030年目標廢鈦利用率＞70%（歐盟CRMA法案）
極端性能突破
深空適應：TA15開發(fā)-196℃~800℃全溫域組織穩(wěn)定性（中國深空探測計劃）
聚變堆部件：遷移Ti80的TiB?增強技術至TA15（抗中子輻照腫脹率＜0.5%）
結論：
TA15鈦板制造需圍繞“組織均勻性”（三向軋制）、“高溫功能化”（三態(tài)熱處理）、“循環(huán)降本”（增材再生）三大核心升級，同步融合Ti80的寬幅軋制、深海防護、復合制造技術積累。建議優(yōu)先布局4m級寬板軋機國產(chǎn)化（2026）、航發(fā)構件SLM/SPF/DB復合工藝（激光焊接+超塑成形）、綠氫冶金示范線（寶鋼2025）。
數(shù)據(jù)依據(jù)：GB/T 3621-2023、NASA Materials 4.0數(shù)據(jù)庫、中國航發(fā)商發(fā)CJ2000驗證機報告。
相關鏈接
- 2025-05-28 航空航天高溫部件用TA15鈦板發(fā)貨
- 2025-05-17 焊后熱處理對TA15鈦合金中厚板焊接接頭彎曲性能的影響
- 2025-05-11 航空高溫部件用TA15鈦合金廣域溫度下的力學性能
- 2025-04-30 利泰金屬定制航空航天高溫部件設計用TA15鈦板
- 2025-04-05 一站式概述TA15鈦板在航空航天領域的應用案例與工藝進展
- 2025-03-19 利泰金屬談TA15鈦板的核心應用與加工關鍵點
- 2025-03-09 利泰金屬定制航空能源增材深海裝備用TA15鈦板
- 2024-06-27 海洋工程航天航空用TA15鈦合金薄板組織與拉伸性能
- 2024-03-05 飛機結構和發(fā)動機用TA15鈦合金中板組織與力學性能研究
- 2024-02-20 等離子電弧增材TA15鈦合金板組織與性能研究
